Schémas

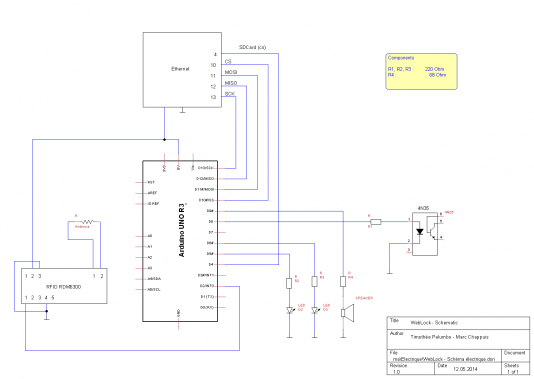

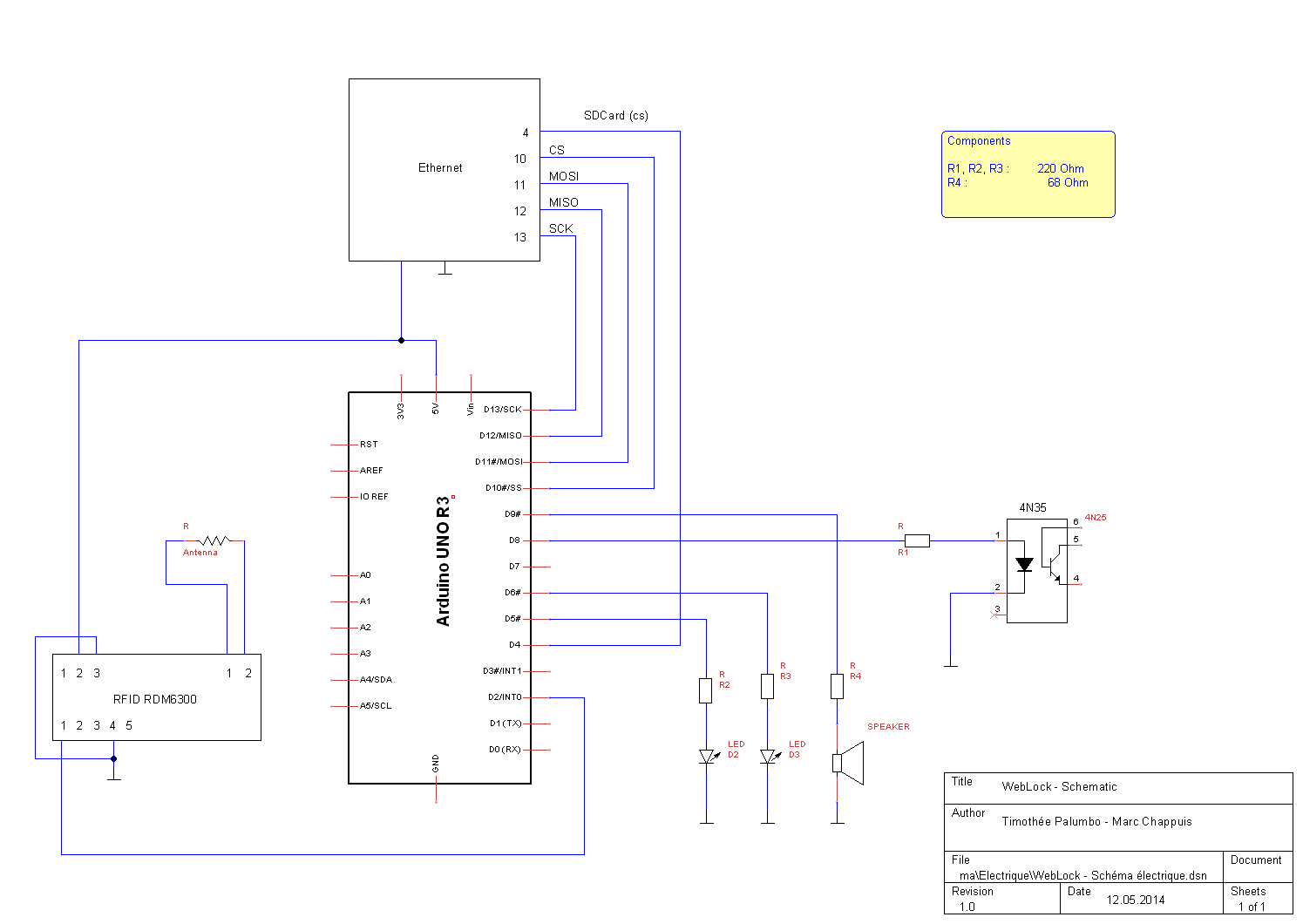

Schéma de principe

L'optocoupleur 4N35 est connecté au pin 8 de l'Arduino. Il est utilisé pour transmettre un signal d'ouverture à la gâche électrique.
Le buzzer est connecté au pin 9. Il est utilisé pour générer un bip quand un badge est lu et des bips pour confirmer l'ouverture ou non de la porte
La LED verte est connecté au pin 6. Elle est utilisée pour avoir une confirmation visuelle de l'ouverture de la porte.
La LED rouge est connecté au pin 5. Elle est utilisée pour avoir une confirmation visuelle que la porte reste fermée.
Le lecteur RFID transmet ses données sur le pin 2. Un port série est émulé sur ce pin.
Le port Ethernet et le lecteur de carte SD sont connectés au pin 10 et 4. Ces pins ne peuvent pas être changés.

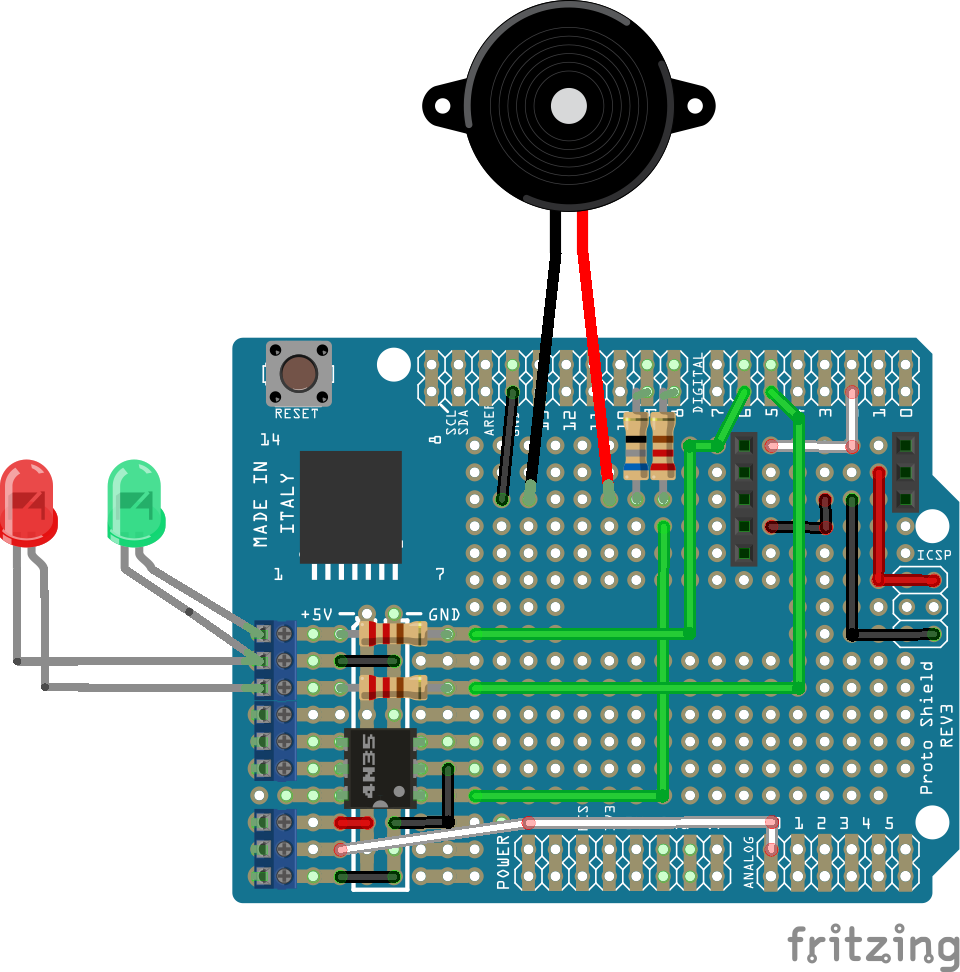

Les LEDs ont été placées sur un bornier pour faciliter les tests et pour permettre d'ajouter facilement un câble pour les éloigner de la serrure.
Le lecteur RFID vient se brancher en haut à droite sur les headers femelles.
